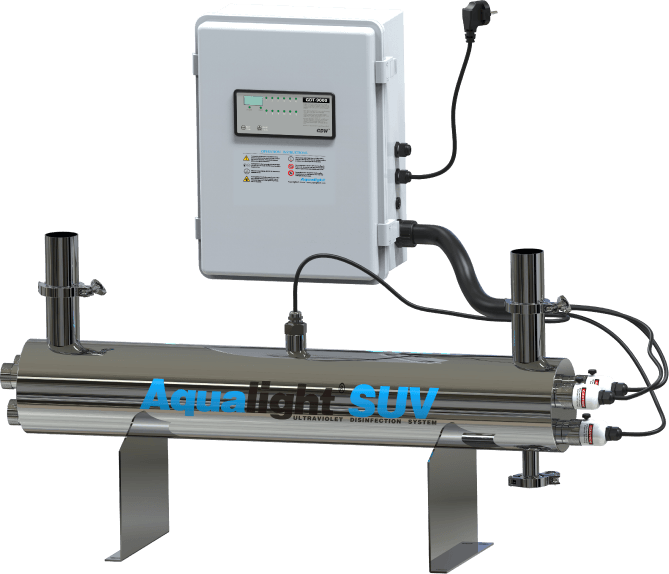

suv-Aqualight

series
suv - Aqualight
Model SV12 to  SV600

Flow rate 12gpm up to 600gpm, Operation status visible
and audible, Lamp life timer 9000 hours, Total running days

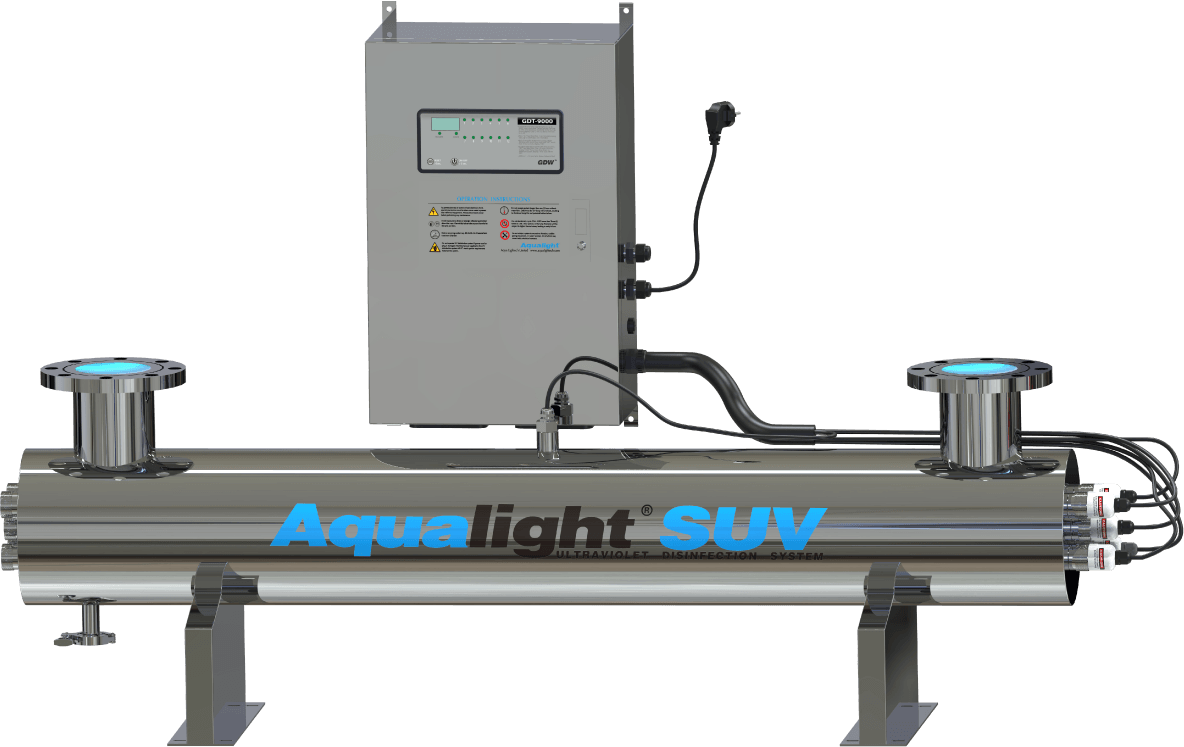

suv - Aqualight
ModelSV12SV24SV36SV50SV80SV100SV125SV150SV200SV250SV300SV350SV400SV500SV600
Flow Rates @
                           30mJ/cm2,
                           gpm(m3/hr)
12
                           (3)		24
                           (6)		36
                           (8)		50
                           (11)		80
                           (18)		100
                           (23)		125
                           (28)		150
                           (34)		200
                           (45)		250
                           (57)		300
                           (68)		350
                           (80)		400
                           (91)		500
                           (115)		600
                           (136)
Flow Rates @
                           40mJ/cm2,
                           gpm(m3/hr)
9
                           (2)		18
                           (4.1)		27
                           (6.1)		38
                           (8.6)		60
                           (14)		75
                           (17)		93
                           (21)		113
                           (26)		150
                           (34)		188
                           (43)		225
                           (51)		263
                           (60)		300
                           (68)		375
                           (85)		450
                           (102)
Inlet / Outlet 11”1”1½”1½”2”3”3”3”4”4”4”4”6”6”6”
Ultraviolet LampPart# G36T5L/4-LT, 39 Watts,425mA, 254nmPart# GHO36T5L/4-LT, 80 Watts, 800mA, 254nmPart# GHO64T5L/4-LT, 155 Watts, 800mA, 254nm
Quartz SleevePart# QS900-BO, 900mm, Both Sides OpenPart# QS1575-BO, 1575mm, Both Sides Open
BallastsPar# GDB42540L2,110V.-240V./50-60HzPar# GDB80095L2, 110V.-240V./50-60Hz.Part# GDB800155L2, 110V.-240V./50-60Hz.
Number of Lamp/
                           Sleeve/Ballasts		12323456456781012
Timer MonitorLamp Operating Hours Monitor, Part No. GDT-9000
FeaturesLamp Operating Indicator, Audible Lamp Failure, Lamp Operating Hours up to 9000hr, Total Running Days, Dry Contact
SensorOptional, Part No. GDS254NM20-V
▶ Flow Rates Stated at 95% UV Transmittance of End of Lamp Life, 20ºC

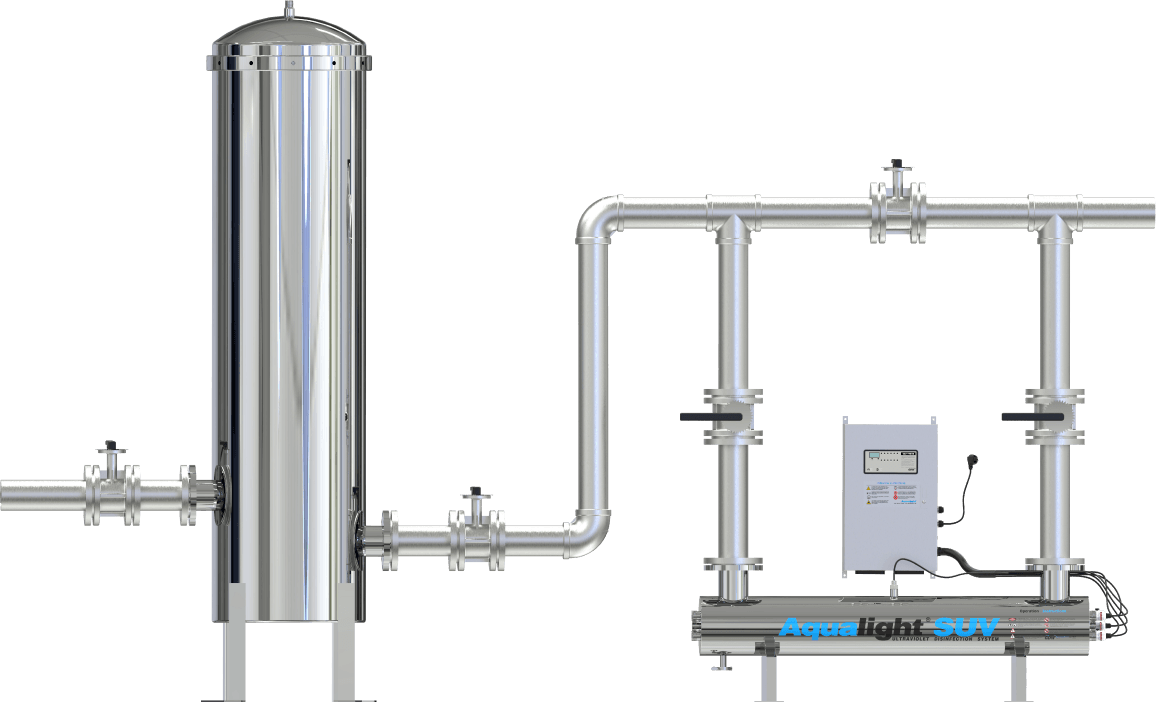

INSTALLATIONlayout

suv-INSTALLATION-Aqualight

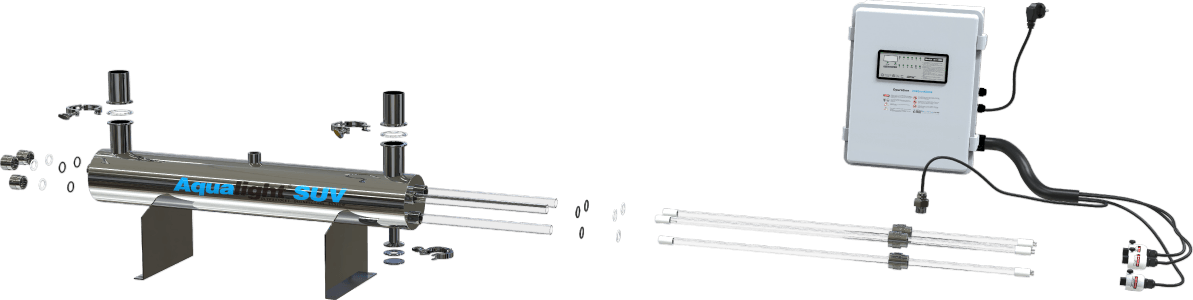

EXPLODEDview

suv-EXPLODED-Aqualight

DIMENSIONdata

suv-DIMENSION-Aqualight

unit: mm

Model No.Lamp No.ABO.D.CDEKControl Panel
LWH
SV121300180108740847930518300180400
SV242300180108740847930518300180400
SV363346250133740847930540300180400
SV502346250133740847930540300180400
SV803418300168678847930640400200500
SV1004479390219650847930640400200500
SV1255479390219650847930640400200500
SV1506479390219650847930640400200500
SV20045043902191250151215901070450190600
SV25055043902191250151215901070450190600
SV30065043902191250151215901070450190600
SV35075043902191250151215901070450190600
SV40085043902191185151215901070600190700
SV500105603902751185151215901070600190700
SV600125603902751185151215901070600190700
